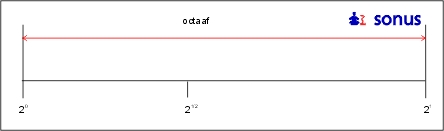

Als gevolg van deze definiëring liggen de middenfrequenties van opeenvolgende octaafbanden ook een factor 2 uit elkaar. Door nu van één octaafband de middenfrequentie bij 1000 Hz te leggen zijn alle octaafbanden in het hoorbare gebied vastgelegd. Men spreekt dan van de 1000 Hz octaafband, de 500 Hz, de 250 Hz, de 125 Hz octaafband enzovoorts.

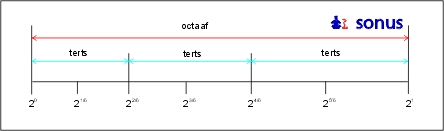

Indien de spectrale informatie die wordt verkregen uit een spectrum verdeeld in octaven niet gedetailleerd genoeg is, kan het spectrum worden opgedeeld in tertsen. Ieder octaaf bestaat uit drie tertsen die op dezelfde wijze als bij het octaaf door hun middenfrequentie worden aangeduid. De middenfrequentie van de middelste terts valt samen met die van het octaaf. In de onderstaande figuur is de ligging weergegeven van de grens- en middenfrequenties van de drie tertsen die samen een octaaf vormen.

De bandbreedte van de filters waarmee een spectrum wordt bepaald, is van belang voor de vorm van dat spectrum. In de onderstaande figuren is van een bepaalde industriële geluidbron het octaafband-, het tertsband- en het smalbandige (1/24 octaven) spectrum weergegeven. Bij de laatste twee is tevens het octaafbandspectrum nog eens als achtergrond gegeven.

Bij deze spectra is het bandniveau, dat wil zeggen het gemeten geluiddrukniveau, in iedere band uitgezet bij de middenfrequenties. Op de horizontale as zijn de frequenties logaritmisch uitgezet.

Indien men de beschikking heeft over een spectrum in tertsbanden dan kan daaruit het octaafbandspectrum worden berekend door energetische sommatie van de drie tertsbandniveaus uit ieder octaaf.

---
